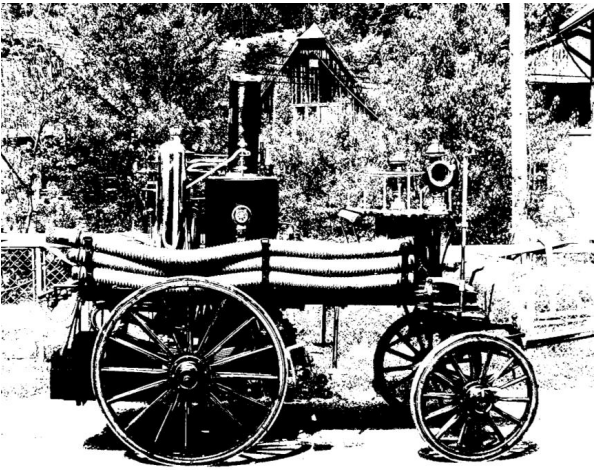

PARNÍ STŘÍKAČKA

vyrobená firmou R.A.SMEKAL roku 1908 pod výrobním číslem 62 pro

Sbor dobrovolných hasičů ve SVOJANOVĚ

STRUČNÝ POPIS I.vydáni IX.MMIII Petr HUDSKÝ

Základní součásti parní stříkačky:

A - parní kotel s příslušenstvím

B - parní čerpadlo (parní stroj, převáděcí ústrojí, čerpadlo)

C - podvozek s příslušenstvím

A - parní kotel

Parní kotel pro stříkačky musí splňovat

několik, často i protichůdných požadavků :

- pokud možno co nejmenší váha

- rychlý vývin páry

- stabilní dodávka poměrně velkého množství páry po delší dobu

- možnost rychle a spolehlivě vývin páry regulovat

- bezpečnost a provozní spolehlivost

- jednoduchá obsluha a údržba.

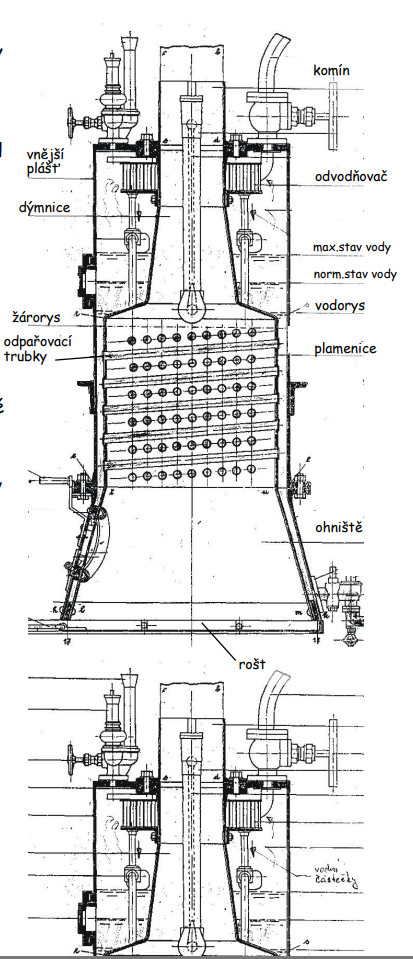

Parní kotel vyrobený firmou R. A. Smekal je vodotrubný, celoocelový, svařovaný a snadno rozebíratelný pomocí sešroubovaných přírub. Ve spodní části kotle je rošt z klínovými roštnicemi z kovaného železa, pod kterým je zavěšený plechový popelník aby cestou k požáru nevypadával žhavý popel. Nad roštemje ohniště s dvojitým kuželovitým ocelovým pláštěm chlazeným vodou, který zvyšuje životnost kotle a snižuje tepelné namáhání. Nad ohništěm je navařena ocelová válcová plamenice do které jsou šikmo nahoru a křížem zavařeny odpařovací trubky vyrobené z oceli o síle stěny 2,5mm ( po rekonstrukci v r.2002, původní síla stěny byla 2 mm ). Poloha ( 11 řad ), sklon, průměr ( 28 mm ) a množství odpařovacích trubek ( 77 ks ) má vliv na vývin a jakost páry.

Nad plamenicí se nachází dýmnice, která má kuželový tvar. Spojení plamenice a dýmnice se nazývá žarorys, nad ním o 100mm výše je vodorys pod který nesmí poklesnout hladina vody v kotli. Normální stav vody je cca 50 mm nad vodorysem, maximální opět asi o 50 mm výš. Na dýmnici navazuje válcový komín na kterém je umístěn odvodňovač páry.

Vnější plášť kotle je svařený z ocelového plechu a připevněn k ohništi a komínu pomocí kruhových přírub a šroubů . Je zaizolovan vatou ( Rockwool ) a překryt ozdobným ocelovým plechem, aby se neochlazoval.

Příslušenství parního kotle.

K provozu parního kotle bylo potřeba mnoho přídavných zařízení která zajišťovala

bezpečnost, možnost regulace vývinu páry a trvalý výkon po celou dobu použití stříkačky.

Tato zařízení se dělí podle účelu použití na :

- zařízení pro sledování množství vody v kotli :

1. Vodoznak

- zařízení pro zjišťování tlaku páry :

2. Tlakoměr

- zařízení pro snižování tlaku nebo odpouštění přebytečné páry :

3. Přetlakové ventily

4. Ventil ke snižování tlaku a plnění kotle vodou

5. Ventil na vypouštění přebytečné páry
